Un progetto di membrana di isolamento e stampo in silicio ultrastabile, di EG&G IC Sensors, migliora le prestazioni del sensore di pressione e riduce i costi. La società riferisce che, rispetto ai prodotti attuali, il nuovo Modello 86 riduce gli errori di linearità del 50% e riduce notevolmente gli errori di temperatura nella gamma compensata molto più ampia da -20 °C a +85 °C.

Vantaggi del progetto
Una membrana in acciaio inox 316 protegge l'elemento di rilevamento dai mezzi corrosivi (o incompatibili) e un piccolo volume di olio di silicio tra la membrana e l'elemento di rilevamento trasmette accuratamente i cambiamenti di pressione all'elemento di rilevamento. La società riferisce che il progetto ultrastabile di membrana e stampo al silicio, combinato con un nuovo pacchetto di progettazione che riduce il volume di olio di silicio, consente di ridurre gli errori di temperatura e di migliorare la linearità. La società afferma che i risparmi di produzione che derivano dal nuovo progetto consentono di ridurre il costo unitario del 50% rispetto ai prodotti attuali per i mercati OEM di volume elevato.

Utilizzi OEM
Il Modello 86 è progettato per l'incorporazione nei trasmettitori di livello e pressione OEM, mentre il limite inferiore di compensazione di -20 °C è adatto alle applicazioni industriali all'aperto. Il sensore è disponibile con tubi di sfiato per la misura del livello e con linguette per il facile fissaggio ai trasduttori. Le sei gamme di pressione coprono intervalli da 0-1 bar a 0-34 bar; sono disponibili 4 gamme di pressione assoluta.

Applicazioni
Alcune delle applicazioni per il sensore piezoresistivo sono i trasmettitori e i trasduttori, l'idraulica, il controllo di processo, l'oceanografia, la refrigerazione e i compressori e i sistemi medici per l'infusione di farmaci.
L'uscita da 0-100 mV si collega ad un amplificatore differenziale esterno, mentre una resistenza di guadagno impostata è fornita per garantire l'intercambiabilità delle unità entro ±1% della gamma. Il supporto standard è una guarnizione circolare di tenuta.
EG&G IC Sensors, con sede a Milpitas, California, USA, progetta e produce sensori di pressione microlavorati in silicio, accelerometri e microstrutture personalizzate, che sono commercializzati in tutto il mondo.

Didascalia:

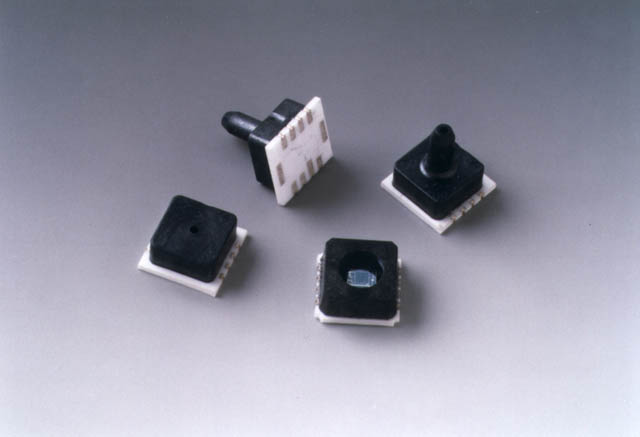

Il progetto con stampo ultrastabile e sensore di pressione protetto da membrana Modello 86 di EG&G IC Sensors migliora la linearità e la stabilità a lungo termine.
