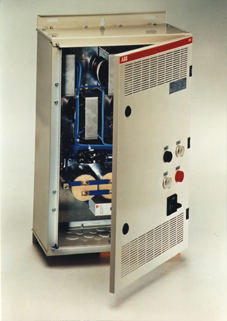

Interferências e problemas de sobrecarga causados por frequências harmónicas podem ser eliminados utilizando filtros anti-harmónicas da empresa ABB Control. As harmónicas causam sobreaquecimento, avarias e perdas de potência em aparelhos, geram campos electromagnéticos e diminuem a qualidade da corrente, o que leva a falhas no funcionamento do equipamento.  A solução é o filtro ABB THF (Third Harmonic Filter), que elimina da rede a terceira harmónica.

A terc eira harmónica é gerada por equipamentos tais como computadores, lâmpadas de descarga, equipamentos de soldagem, rectificadores, UPSs, vários tipos de aparelhos electrónicos caseiros e equipamento de comutação electrónica.
As terceiras harmónicas são particularmente problemáticas porque sobrecarregam os neutros gerando uma corrente alternada que pode ser maior que a corrente existente no condutor de fase.

Este efeito pode causar grandes perdas de potência na rede, gerar campos electromagnéticos fortes e sobreaquecer os cabos representando assim um risco de incêndio. As fortes correntes de neutro afectam também o equipamento, implicando perdas de potência, campos magnéticos fortes, sobreaquecimento e disparos intempestivos dos dispositivos diferenciais.
Os filtros THF eliminam do neutro cerca de 95 % da terceira harmónica, reduzindo significativamente os problemas causados pelas mesmas. E embora não produzam efeitos sobre outras frequências, eliminam a corrente de 150 Hz do condutor de fase, aumentando, por exemplo, a vida de condensadores, levando à redução dos campos electromagnéticos e/ou do consumo de energia.
Os filtros anti-harmónicas da ABB foram instalados e ensaiados na fábrica Scania na Suécia. Os resultados excederam todas as expectativas, tendo a corrente de neutro diminuído em 95% e o consumo de energia em 6%. A carga do transformador diminuiu consideravelmente e o campo magnético medido nas instalações ficou muito reduzido.
Em instalações actualmente em funcionamento demostrou-se que os filtros THF da ABB reduziram o consumo de energia em 10 %, podendo aumentar a eficácia da iluminação em 15%, dependendo a proporção destes efeitos da fonte luminosa e da compensação.
Actualmente encontram-se disponíveis três filtros THF diferentes, com valores nominais de 63, 125 e 169 A, que, ligados em paralelo, podem ser utilizados em correntes mais elevadas.
O filtro é dimensionado segundo o fusível da linha de alimentação. Num sistema de cinco condutores é instalado no neutro e num sistema de quatro condutores é instalado no ponto neutro do transformador.

Legendas:

Para mais informações contactar:
ABB Componentes Eléctricos, SA
Estrada do Casal do Canas
Edificio ABB Alfragide
2700 Amadora
Tel.: 01 416 92 00
Fax: 01 416 93 90
