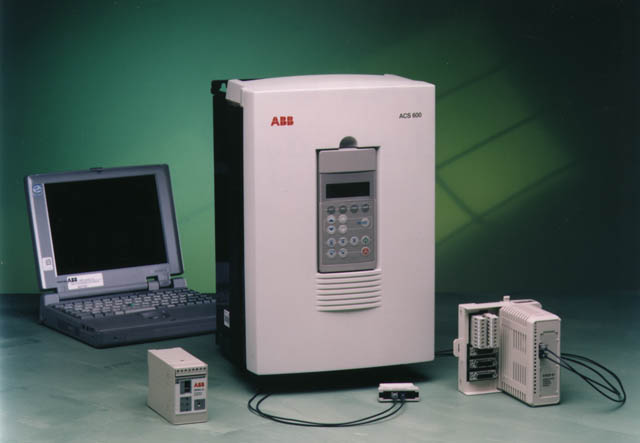

ABB Industry Oy hat einen Drehstromantrieb mit geschlossenem Regelkreis lanciert, der durch seine integrierte, genaue Drehmoment- und Drehzahlsteuerung eine präzise Positionierung und Synchronisierung möglich macht. Der ACS 600 MotionControl macht aus Standard-Asynchronmotoren hochdynamische Maschinen, informiert ABB.

Der Hochleistungsantrieb mit direkter Drehmomentsteuerung (DTC), ein intelligenter Antrieb, ist für OEMs, Maschinenbauer und Systemintegratoren gedacht, und es handelt sich dabei um den einzigen seiner Art auf dem Markt. Der ACS 600 MotionControl deckt den Leistungsbereich von 2,2 kW bis 315 kW, 380-500 V. Die neue, integrierte Positionierungs-Software eliminiert den Bedarf an traditionellen, externen Steuerungssystemen.
Die präzise Positionierung basiert auf der extrem kurzen Ansprechzeit auf Veränderungen der Motorwellenposition. Das wird durch die Verbindung der Zykluszeit von 1 Millisekunde der Positionierungs-Sofware mit der Ansprechzeit von 1 Millisekunde auf die E/A-Werte erreicht. Diese Leistungsdynamik ist eine wesentliche Voraussetzung für Applikationen z. B. in der Textilfaserproduktion, bei denen eine schnelle Reaktion der Motorwelle notwendig ist, um Faserbruch zu vermeiden.
Den Antrieb gibt es als Wandmodell bis 90 kW in den Schutzklassen IP22 und IP54, als Modul für den Einbau in Schaltschränken von 55 kW bis 250 kW sowie als kompletten Schrank von 55 kW bis 315 kW in den Schutzklassen IP 21, IP22 und IP54.

Positionierung
Die Positionssteuerung des Antriebs geschieht von einer vorgegebenen Startposition zu einer bestimmten Zielposition mit einem von der Software generierten 'Positions- und Drehzahlprofil'. Die benötigten Werte können in Millimeter, Zoll und Grad sowie als Differential- oder Drehzahlwerte eingegeben werden.
Der Positioniermodus eignet sich sowohl für Einwellensysteme als auch für lineare Mehrwellensysteme, bei einer Vielzahl von Anwendungsmöglichkeiten zum Beispiel in Förderlinien, Stapelmaschinen und Lagersystemen.

Synchronisation
Der Antrieb ist mit einem sich bewegenden Objekt synchronisiert, das ein Master-Encoder an der Maschine oder ein anderer Motor sein kann. Diese Funktion dient Applikationen, bei denen der Winkel zwischen zwei oder mehreren beweglichen Wellen genau geregelt werden muß.
Die Funktion des Antriebs als elektronisches Getriebe ermöglicht eine sehr genaue Regelung z. B. des Übertragungsverhältnisses und der Winkelabweichung für die Phasenregelung oder Feineinstellung. So besteht kein Bedarf mehr an mechanischen Getrieben, Wellen oder Kupplungen.
Zu den typischen Applikationen gehören das Aufrollen von empfindlichen Materialien und die wellenlose Koordinierung von mehreren Motoren z. B. bei Hebetischen, Textilmaschinen und Drahtziehmaschinen.
Der Antrieb kann an allen wichtigen Datenübertragungsbussen angeschlossen werden, informiert ABB.

Weitere Informationen:
SCHWEIZ
ABB Normelec AG
Elektrische Antriebssysteme
Badenerstrasse 790
CH-8048 Zürich, Schweiz
Tel.:01 435 66 66; Fax:01 435 66 05 oder 01 435 6699

ÖSTERREICH
ABB Industrie & Gebäudesysteme GmbH
Heinz Niessner
Wienerbergstr. 11 B
A-1810 WIEN, Österreich
Tel.: 01 60109-3755; Fax: 01 60109-8305

***********************************

FINNLAND:
ABB Industry Oy
Drives, Products and Systems
Tuomo Merentie
PO Box 184
FIN-00381 Helsinki, Finland
Tel: +358 10 22 2000; Fax: +358 10 22 22287
