Meister des Freiform-, Hochpräzisions- und räumlichen Abrasiv-Wasserstrahlschneidens.

/ins. Maschinen für die Erstellung von 3D-Komponenten auf verschiedenen Arbeitsebenen.

Als Ergebnis der Materialentwicklung verzeichnen neue und Hightech-Branchen einen geänderten Bedarf für die Verarbeitung moderner 3D-Geometrieteile. Gehärtete Metalle, Sonderlegierungen und kombinierte Materialien wie Verbundwerkstoffe setzen neue Maßstäbe in der Materialverarbeitungstechnologie. Das  Wasserstrahlschneiden wird häufig für die Herstellung von Hightech-Komponenten bevorzugt, da ein Kaltschneidverfahren die Materialstruktur nicht beeinträchtigt und keine Mikrorisse oder Wärmeeinflusszonen erzeugt. Mit seinem hochpräzisen und strukturierten 5-Achsen-Maschinensystem hat es Water Jet Sweden zur Meisterschaft bei der Konstruktion von Werkzeugmaschinen für Freiform-, Hochpräzisions- und räumliches Wasserstrahlschneiden gebracht. Dabei werden selbst die anspruchsvollsten Kundenanforderungen führender und weltweit ansässiger Unternehmen in der Luft- und Raumfahrt-, Verteidigungs- und Energieindustrie erfüllt.

Global führendes 3D-Abrasiv-Wasserstrahlschneidsystem

Seit Jahrzehnten hat Water Jet Sweden daran gearbeitet, Wasserstrahlschneidwerkzeuge für das Freiformschneiden zu  konstruieren und es darin zur Meisterschaft zu bringen. Das Modell FiveX der Wasserstrahlschneidmaschine von Water Jet Sweden ist mit der modernsten Technologie gefertigt worden, um wiederholt hochpräzises Freiformschneiden von 3D-Komponenten zu ermöglichen. Eine Z-Achsen-Kapazität von mindestens 1000 mm sorgt für einen großzügigen Arbeitsbereich bei der Weiterverarbeitung von großen und ungewöhnlichen Teilen. Eine intelligente Messtasterschnittstelle ist in eine große Bibliothek mit vorkonzipierten 3D-Messzyklen integriert. Sie dienen einer schnellen Inbetriebnahme. Elektronische Abrasivdosierer steuern und sichern ein kontinuierliches Schneidverfahren.

Hohe Präzision mit Leistung und Sicherheit auf neuestem Stand

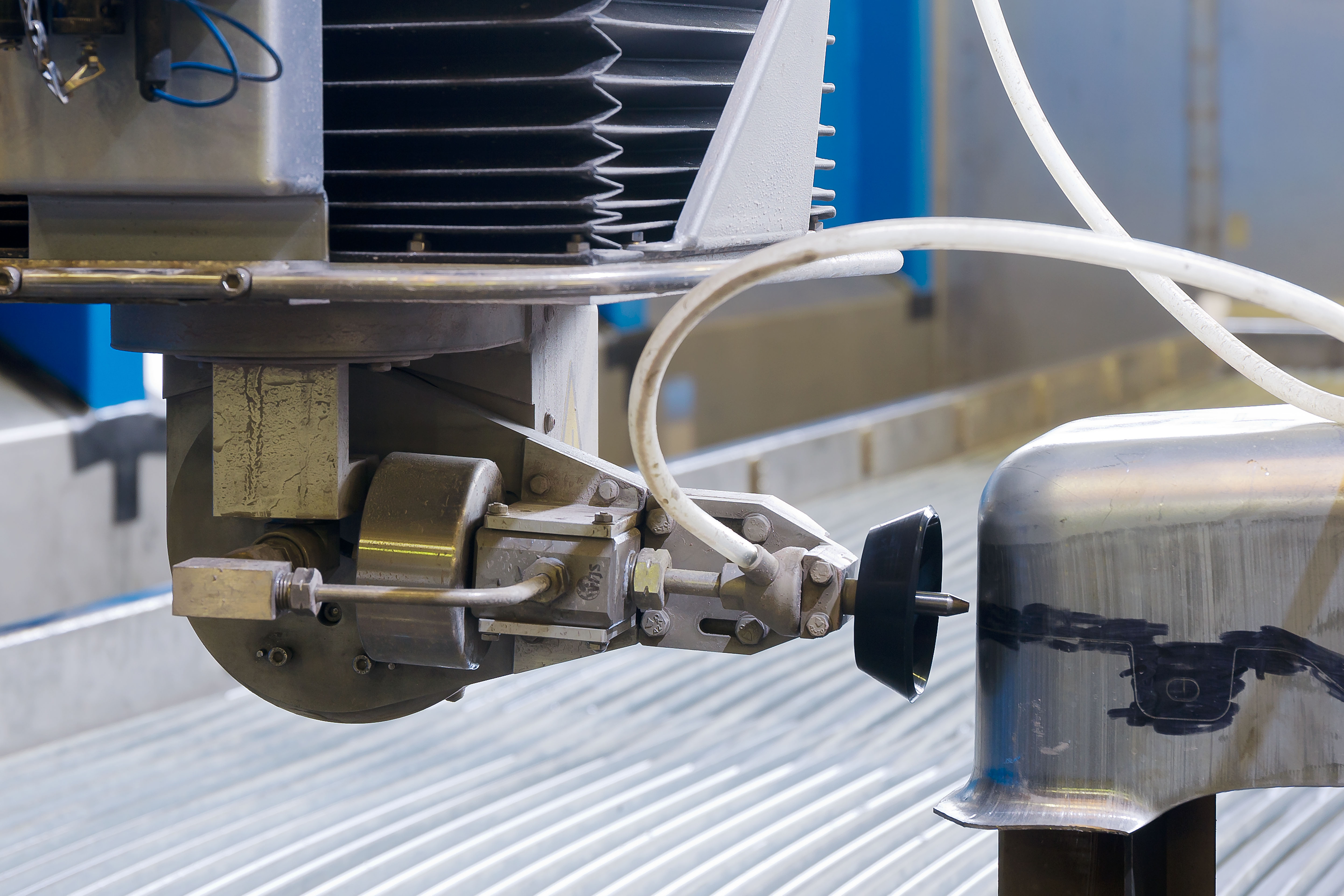

Das räumliche Wasserstrahlschneiden harter Materialien erfordert eine außerordentlich stabile Maschinenkonstruktion. Vor allem, wenn eine Wiederholgenauigkeit von ± 0,025 mm über die gesamte Maschinenlebensdauer einzuhalten ist. Die FiveX-Wasserstrahlschneidmaschine von Water Jet Sweden ist speziell dafür konstruiert, einer Torsion entgegenzuwirken, Vibrationen zu widerstehen und Unregelmäßigkeiten bei der modernen 3D-Gestaltung in den Griff zu bekommen. Die Maschine basiert auf einem hochbelastbaren Stahlrahmen mit hohen Wänden und zwei unabhängigen Y-Achsen-Motoren, um Schneideinheiten und X-Träger dauerhaft zu stützen. Die patentierte Portalkonstruktion sorgt für eine sanfte Bewegung mit weniger Abnutzung von mechanischen Komponenten und mit einem einheitlicheren Schneidergebnis.

Räumliches Freiform-Abrasiv-Wasserstrahlschneiden erfordert besondere Sicherheitsvorkehrungen im Vergleich zur herkömmlichen Bogenmaterialbearbeitung. Die Vollwandbauweise dient nicht nur der Stabilität des Maschinenrahmens, sondern ist auch eine wesentliche Sicherheitsbarriere für den Benutzer. Zusammen mit dem automatisierten Vorder- und Rückseitenschutz erlaubt die Konstruktion ein Schneiden in alle Richtungen.

Der FiveX-Wasserstrahl punktet in der Verteidigungs-, Luft- und Raumfahrtindustrie sowie Energiewirtschaft mit Vorteilen.

Die großflächige 5-Achsen-Bearbeitung ermöglicht es, die Vorteile des Wasserstrahlschneidprozesses für die Veredelung von gefertigten Strukturen, Pressteilen, Verbundformteilen und anderen 3D-Komponenten zu nutzen. Die Technologie des Wasserstrahlschneidens wurde von der Verteidigungs-, Luft- und Raumfahrtindustrie sowie der Energiewirtschaft sehr begrüßt. Vorgefertigte Materialien wie gehärteter Stahl, Titan, Kevlar und Kohlenstofffaser lassen sich präzise zuschneiden. Zu den Anwendungen zählen überdies das Zuschneiden von Formteilen in ihre endgültige Form.

Wasserstrahlschneidmaschinen zur Erfüllung spezifischer Kundenanforderungen

Jede einzelne FiveX-Maschine von Water Jet Sweden wurde eigens dafür entwickelt, den einzigartigen Produktionsanforderungen jedes einzelnen Kunden gerecht zu werden. Kundenspezifische Messtasterfunktion und Spanntisch sind üblich. Die Maschinenlösung, die in diesem Artikel vorgestellt wird, weist eine Reihe kundenspezifischer Konstruktionsmerkmale auf. Wird ein zweiter auf der Seite geparkter Schneidkopf aktiviert, verwandelt sich die Wasserstrahlschneidmaschine in ein effizientes Mehrkopf-2D-Schneidwerkzeug. Der 2D-Kopf ist mit Bohreinheit, Höhensensor und elektronischen Abrasivzuführungen ausgestattet, um den Schneidprozess zu steuern und sichern. Die spezielle Wassertankgröße bietet einer Sicherheitszugangstür auf jeder Maschinenseite Platz – für bessere Erreichbarkeit und einfache Bedienung. Auf jeder Innenseite befindet sich ein handliches Bediengerät für eine präzise Auftragseinrichtung sowie eine Sprühdüse mit Schlauchaufroller für eine schnelle und einfache Reinigung beim Be- und Entladen.  Eine weite
res einzigartiges, kundenspezifisches hochpräzises Abrasiv-Wasserstrahlschneidsystem hat die Hightech-Branchen der Welt erobert. Es wurde von Ingenieuren entwickelt, die sich voll und ganz der Leistung verschrieben haben.

Zusammenfassung

Hightech-Materialien in moderne 3D-Komponenten zu verwandeln, könnte auch Ihrem Unternehmen Geschäftschancen eröffnen. Wenden Sie sich für weitere Informationen an Water Jet Sweden!

Abbildungen zum Freiformschneiden
1.    Der Bedarf von neuen sowie Hightech-Branchen  bei der Verarbeitung moderner 3D-Geometrieteile hat sich geändert.

2.    Das räumliche Wasserstrahlschneiden harter Materialien erfordert eine außerordentlich stabile Maschinenkonstruktion.

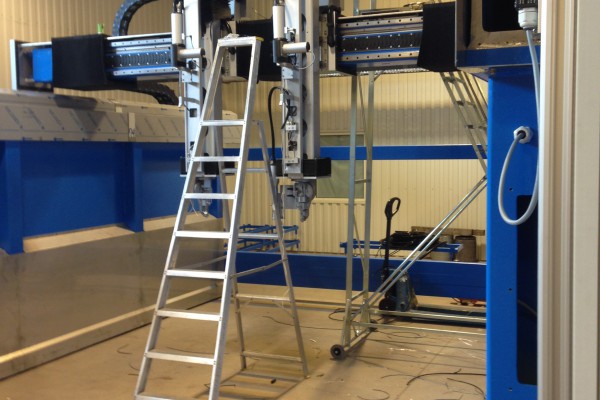

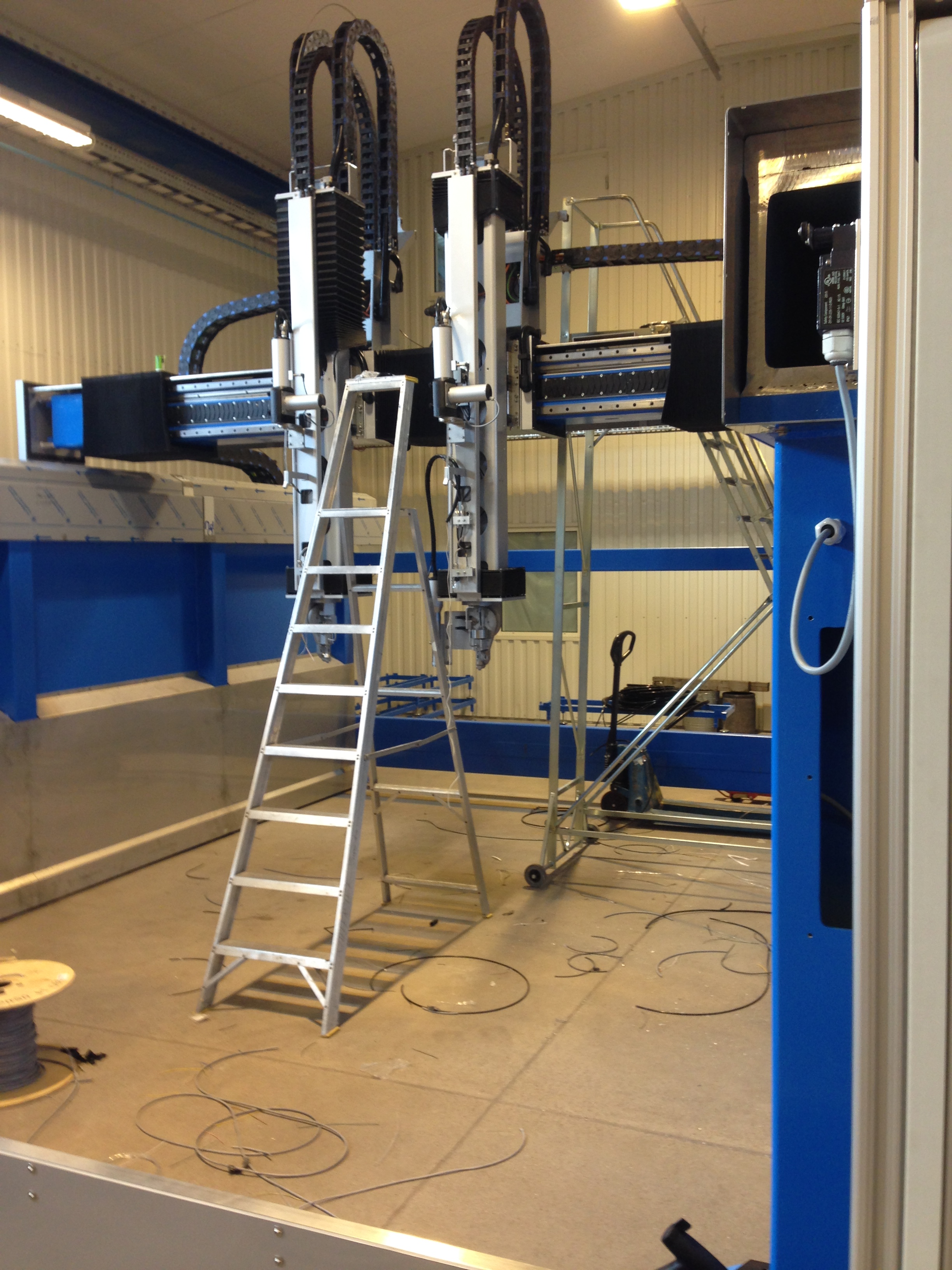

3.    Eine Z-Achsen-Kapazität von mindestens 1000 mm sorgt für einen großzügigen Arbeitsbereich bei der Weiterverarbeitung von großen und ungewöhnlichen Teilen.

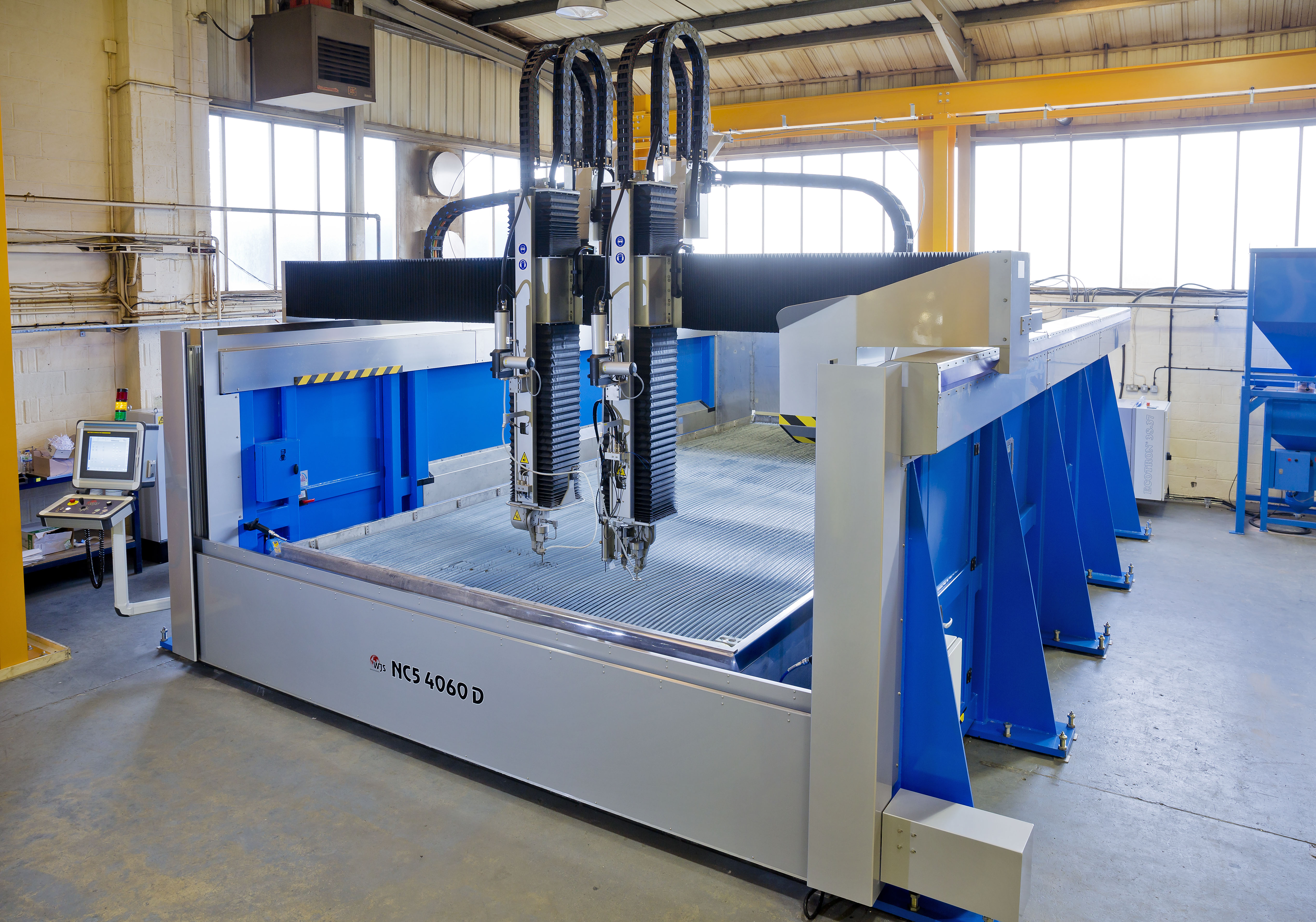

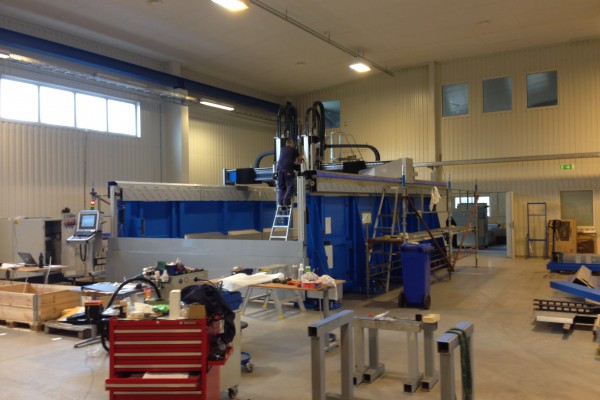

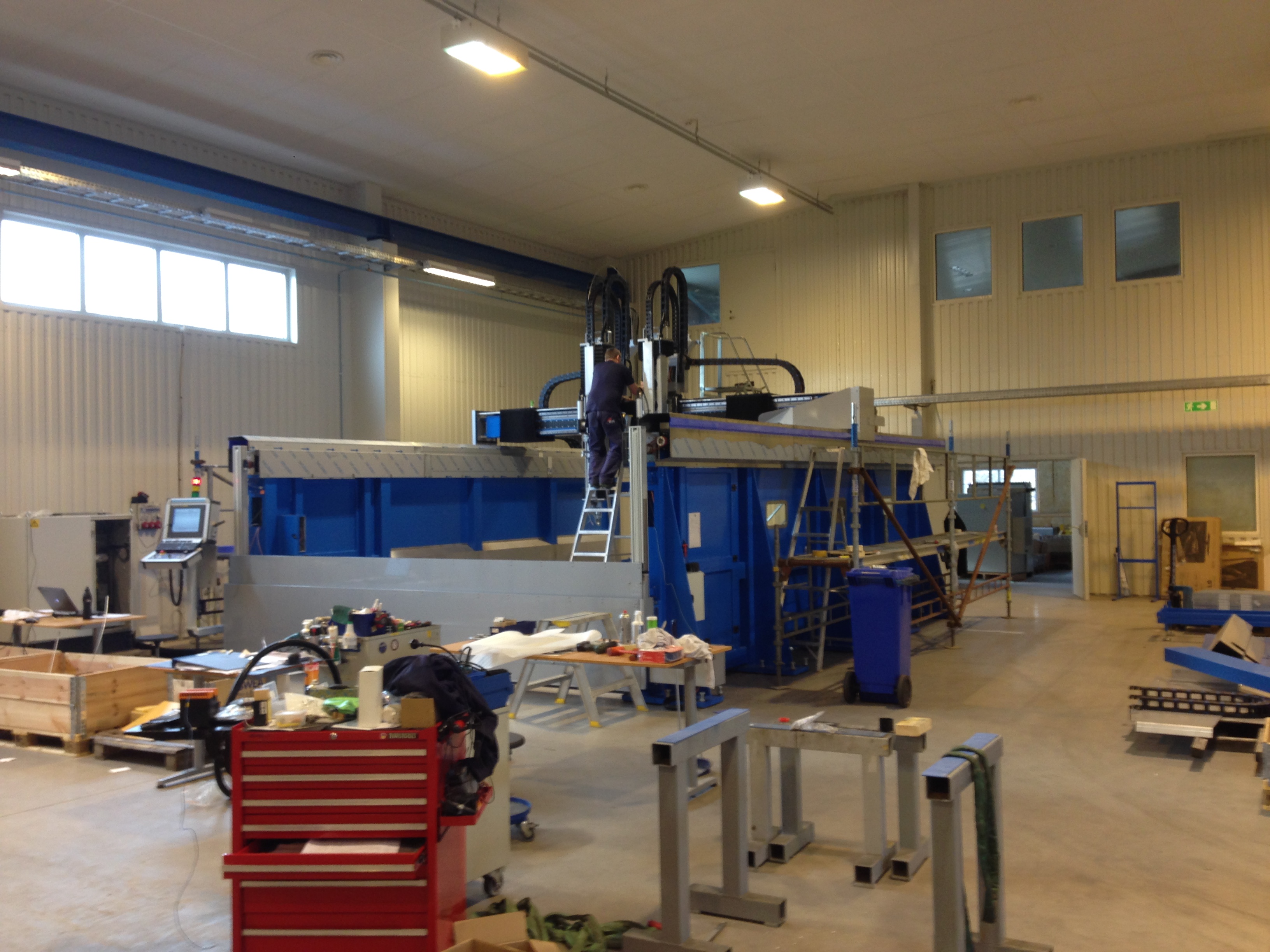

4.    Kürzlich installierte maßgeschneiderte Maschinenwerkzeuge für Freiform-, Hochpräzisions- und räumliches Wasserstrahlschneiden.

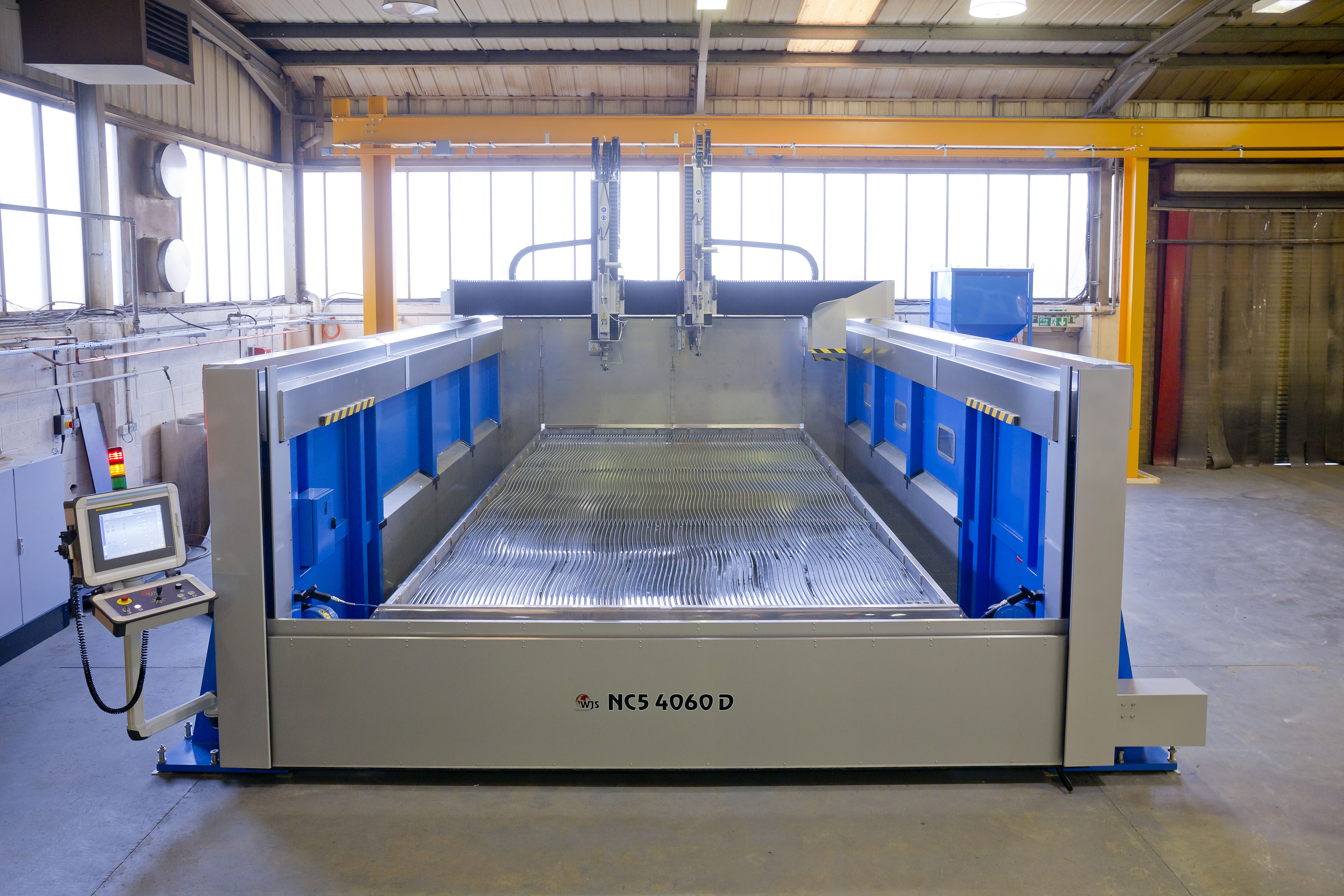

5.    Die Vollwandbauweise dient nicht nur der Stabilität des Maschinenrahmens, sondern ist auch eine wesentliche Sicherheitsbarriere für den Benutzer.

6.    Mit dem automatisierten Vorder- und Rückseitenschutz erlaubt die Konstruktion ein Schneiden in alle Richtungen.

7.    Global führendes 3D-Abrasiv-Wasserstrahlschneidsystem

8.    Die FiveX-Schneidmaschine von Water Jet Sweden ist speziell dafür konstruiert, einer Torsion entgegenzuwirken, Vibrationen zu widerstehen und Unregelmäßigkeiten bei der 3D-Gestaltung in den Griff zu bekommen.

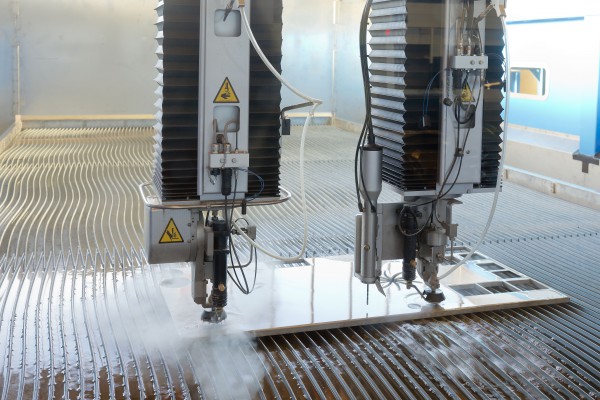

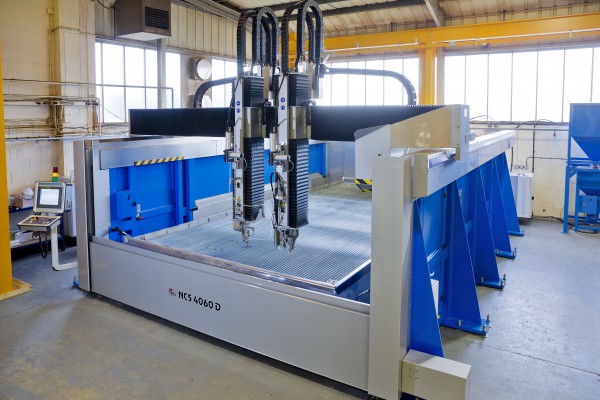

9.    Bei Aktivierung der zweiten Schneideinheit verwandelt sich die Wasserstrahlschneidmaschine schnell in ein effizientes Mehrfach-2D-Schneidwerkzeug.

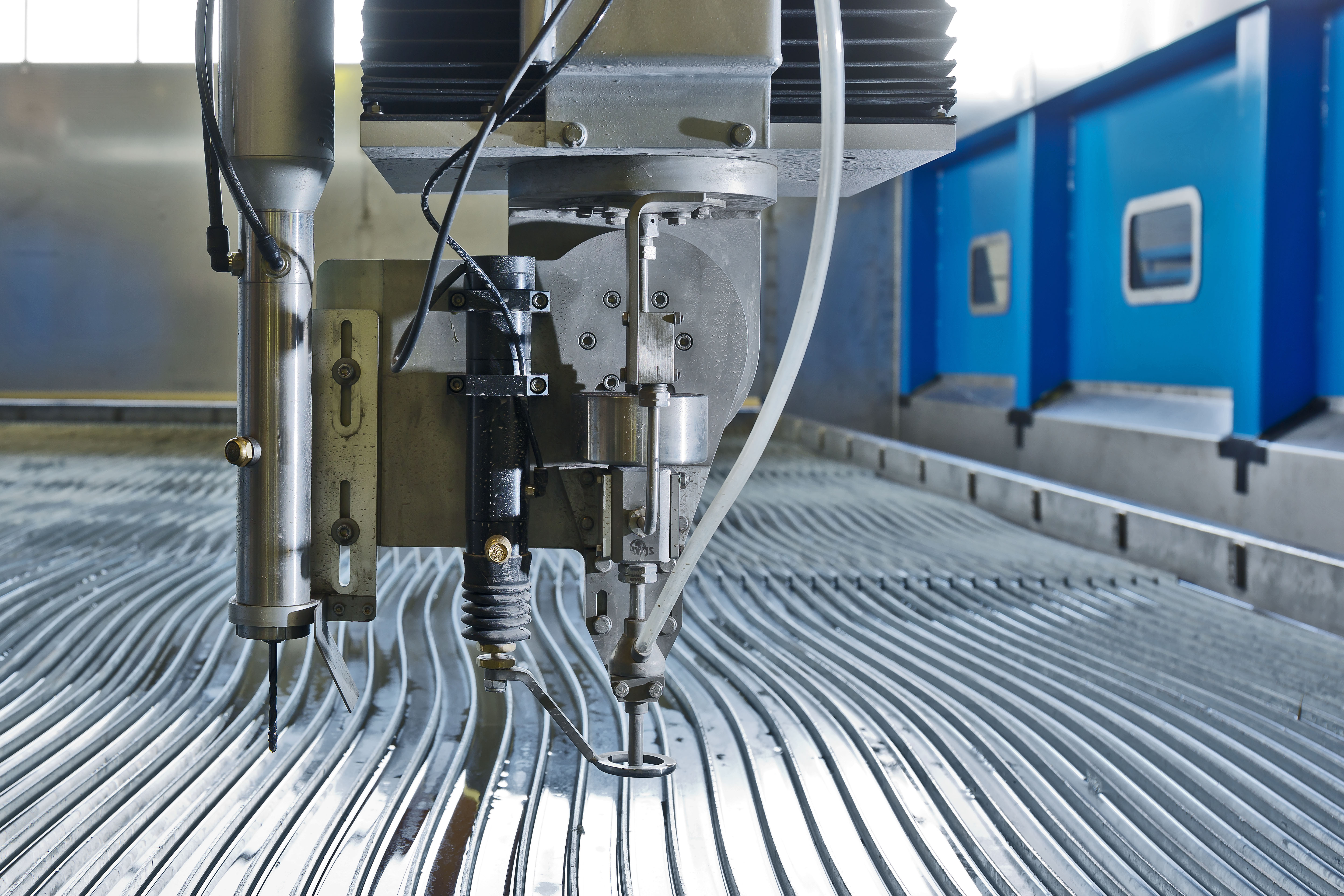

10.    Der 2D-Kopf ist mit Bohreinheit, Höhensensor und elektronischen Abrasivzuführungen ausgestattet, um den Schneidprozess zu steuern und sichern.

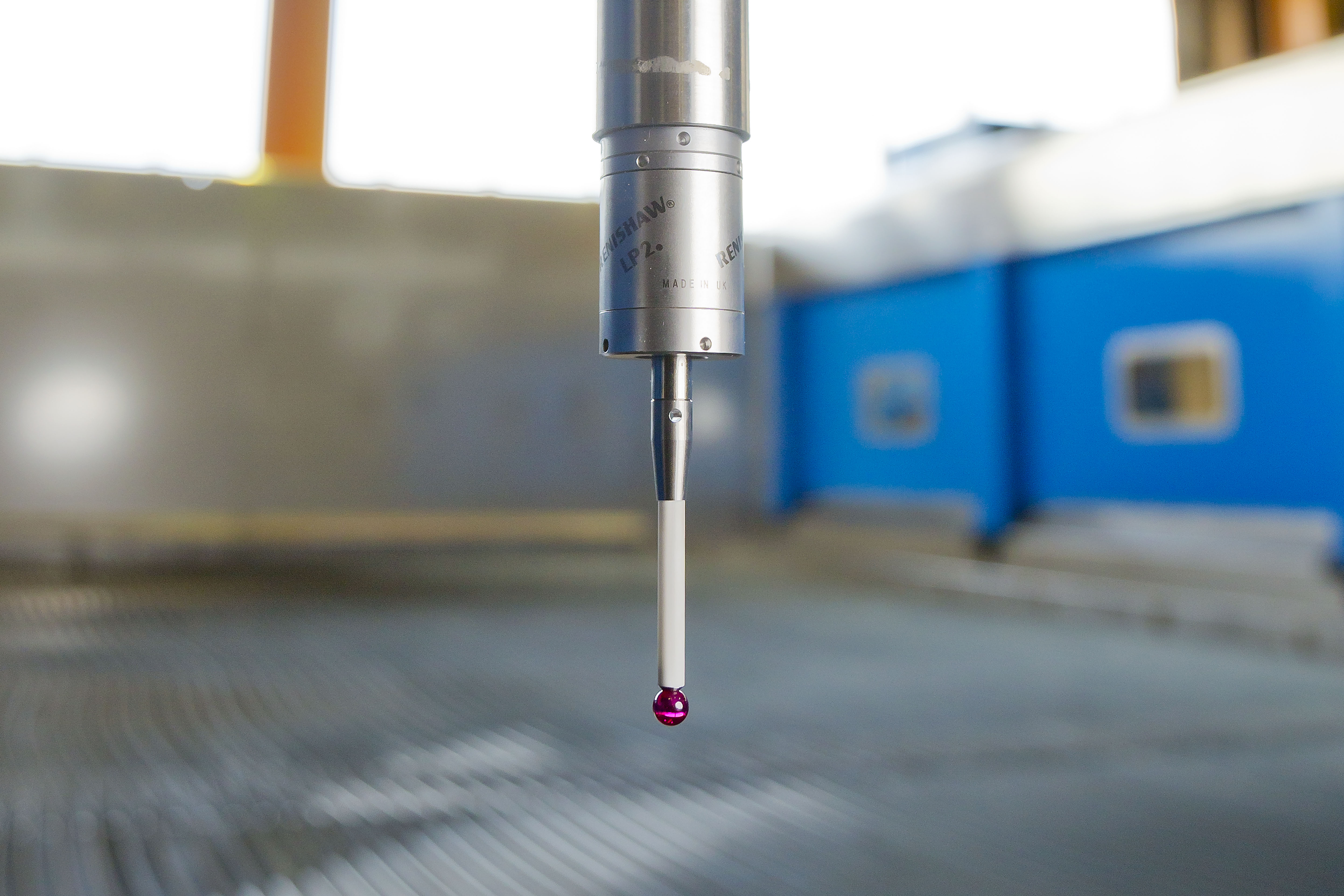

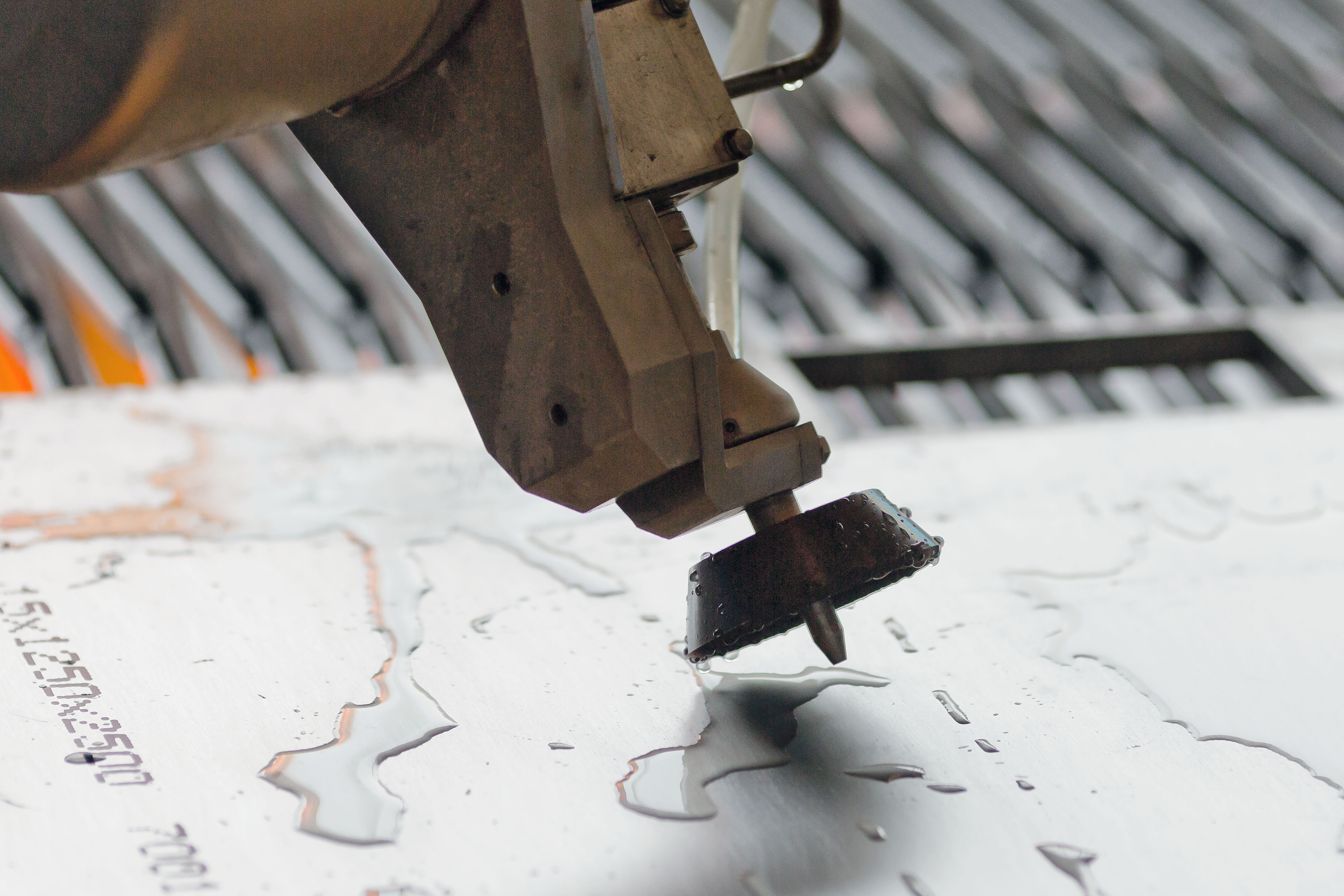

11.    Eine intelligente Messtasterschnittstelle ist in eine große Bibliothek mit vorkonzipierten 3D-Messzyklen integriert

12.    Das räumliche Wasserstrahlschneiden harter Materialien erfordert eine außerordentlich stabile Maschinenkonstruktion.

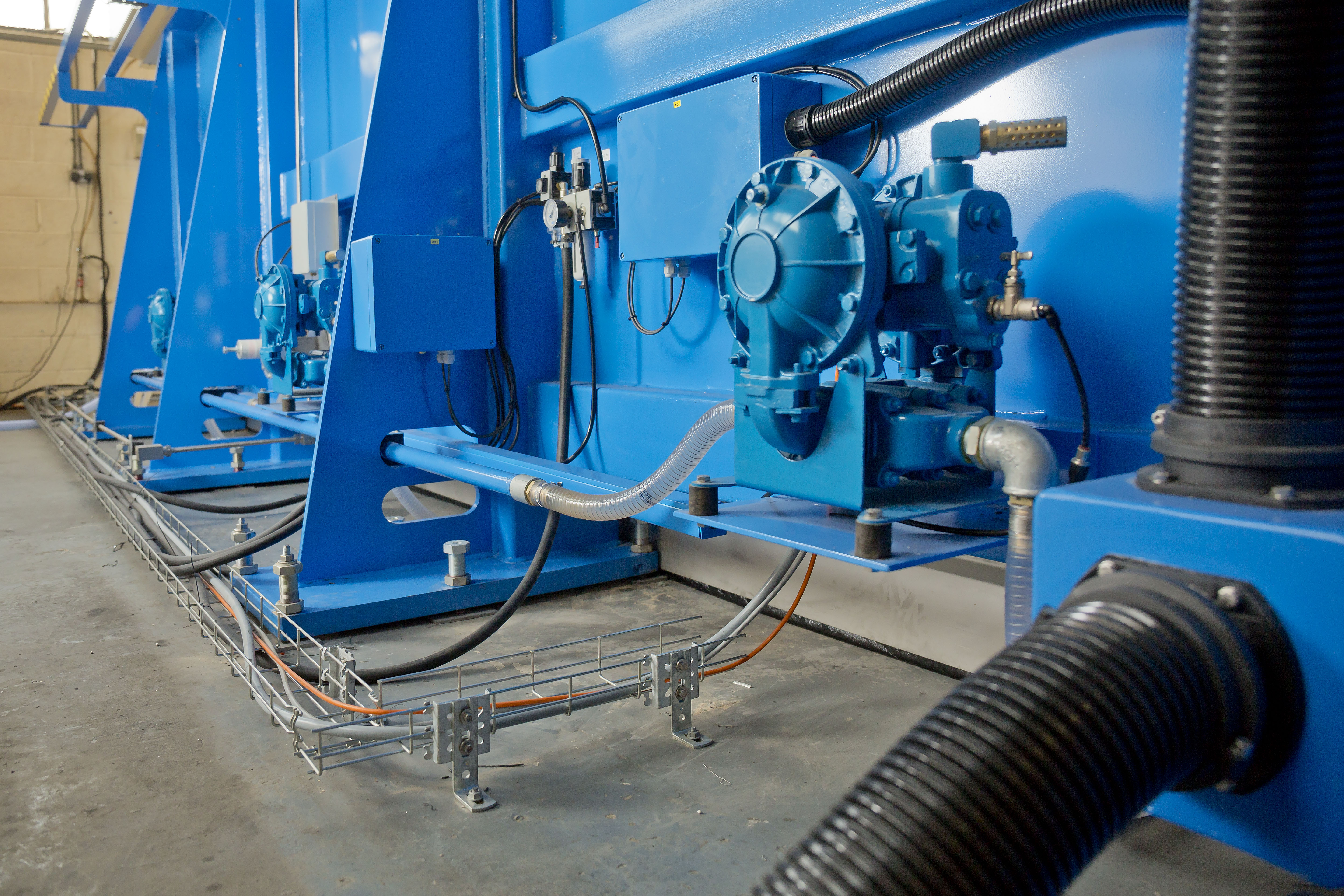

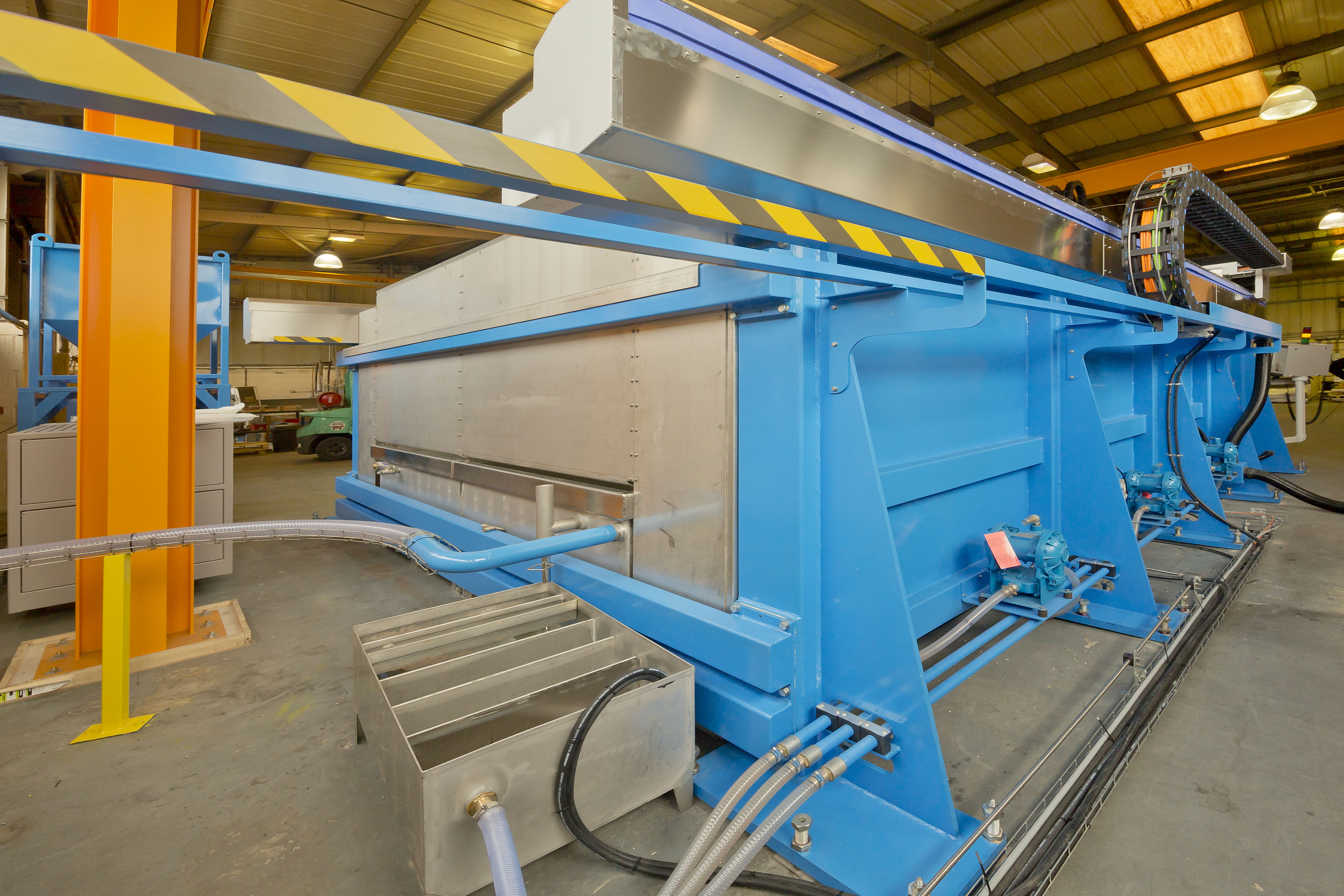

13.    CNC-gesteuerte Membranpumpen entfernen Abrasivabfall und sorgen für einen kontinuierlichen Schneidprozess.

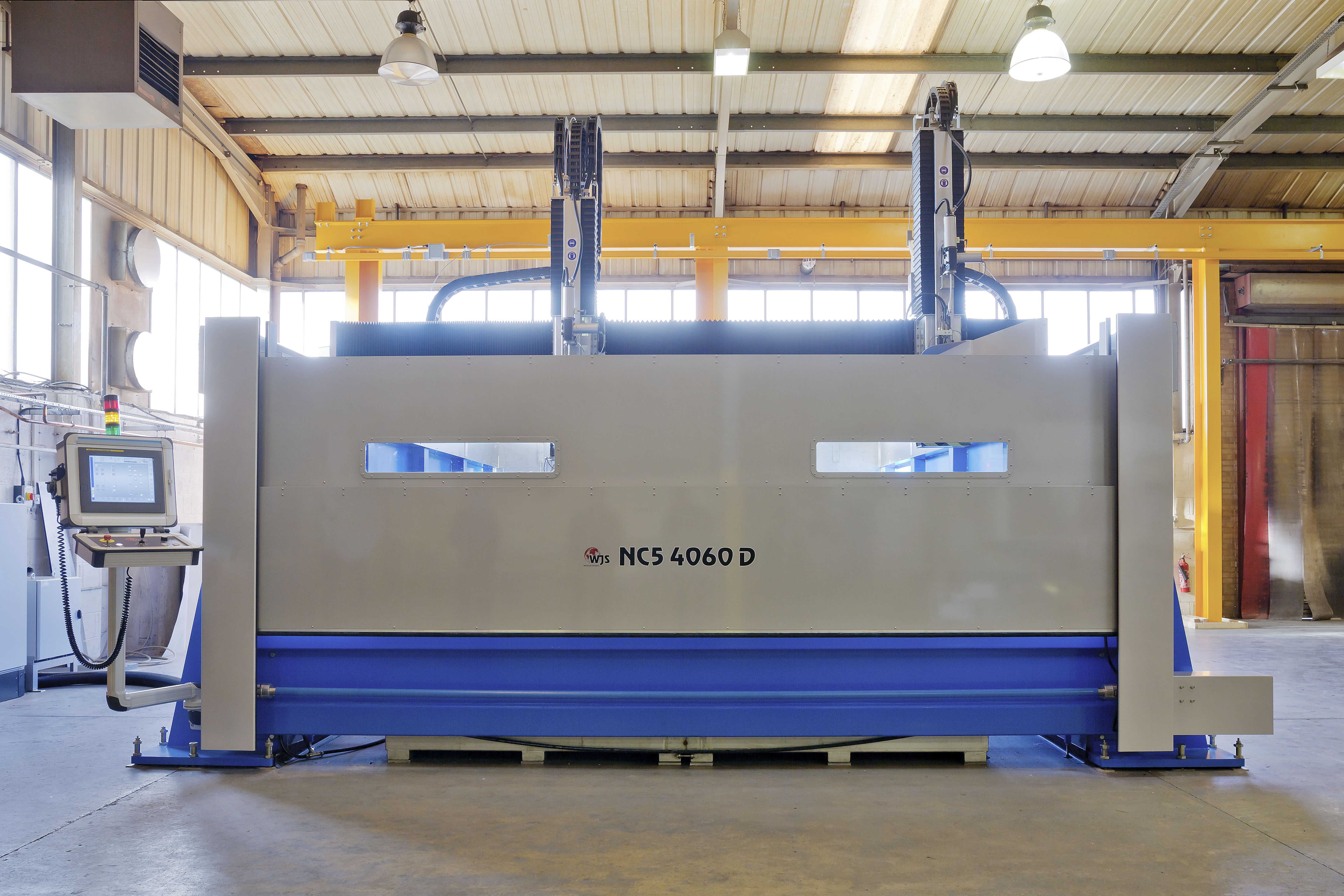

14.    Vollwandbauweise und automatisierter Vorder- und Rückseitenschutz sorgen für einen sicheren Maschinenbetrieb bei der Fertigung von 3D-Komponenten.



Über WJS

Erfolgreiche Umsetzung

messbarer Kundenvorteile

Im Jahre 1993 war unser Fabrik eine Privatgarage. Heute versorgen wir Kunden in mehr als 40 Ländern. Unsere Geburtsstadt Ronneby in Südschweden ist ein Zentrum für Forschung und Entwicklung von globaler Bedeutung geworden, wo wissenschaftliche Einrichtungen, die Wasserstrahlindustrie und die Geschäftswelt ihre Anstrengungen bündeln, um die Wasserstrahltechnik von morgen zu entwickeln.


Unser eigentliches Endprodukt ist der Kundennutzen, und die Vorteile, die wir bieten können, sind in Form von Zeit, Geld, Produktqualität und Nachhaltigkeit gut messbar.
