Deutlich schnellerer und einfacherer Einbau, sowie niedrigere Betriebs- und Instandhaltungskosten sind einige der Vorteile, die eine neue Serie von elektrischen Dreh- und Linearantriebe ermöglichen soll. Die Antriebe, "Oden" benannt und durch die schwedische Firma Oden Control AB jetzt in Deutschland eingeführt, bauen auf einem patentierten Exzentergetriebe, das eine äuberst leichte und zugleich kompakte Bauweise ermöglicht. Nach einer mehr als zweijährigen Test- und Auswertungsperiode in Skandinavien bei namhaften Firmen wie ABB Stal, Holmen Papier und Faxe Brauerei sind heute, laut Angabe, bereits mehr als 600 Antriebe erfolgreich in Betrieb.

Zum Unterschied zu den heute in vielen Industriezweigen üblichen pneumatischen Stellantrieben, ist bei den elektrischen "Oden" Dreh- und Linearantrieben der kostsame Einbau von Druckluftleitungen und -kompressoren unnötig. Der elektrische Direktantrieb (24 V Gleichstrom) soll gleichzeitig die Betriebskosten auf ein Bruchteil eines pneumatischen Antriebs reduzieren.

Patentierte Konstruktion
Die "Oden" Dreh- und Linearantriebe sind für Regelung von Ventilen mit 90° Drehung, mehreren Drehungen oder auch mit linearer Bewegung erhältlich. Die Serie umfabt zur Zeit drei Gröben: Oden 50 - Oden 500 (Drehmomente maximal 50, 220 bzw. 500 Nm).
Die Antriebe, die mit bürstenlosen, mikroprozessorengesteuerten Schrittmotoren versehen sind, basieren auf dem weltweit patentierten Exzentergetriebe "Oden Gear System".
"Die Konstruktion basiert auf dem Oden-Prinzip und ermöglicht eine sehr kompakte Bauweise mit nur drei beweglichen Teilen. Mit einer Übersetzung von 1:100 konnte durch Computeranalyse der Zahneingriff des Getriebes optimiert werden. Diese Lösung ermöglichte einen Gesamtwirkungsgrad des Getriebes von etwa 80 Prozent und verhindert so gut wie jegliches Getriebespiel", erklärt der schwedische Erfinder und Gründer von Oden Control AB, Diplomingenieur Gustav Rennerfelt.
Das Gewicht eines kompletten Getriebes konnte durch die neuartige Konstruktion auf etwa die Hälfte eines vergleichbaren pneumatischen Antriebs bzw. einem Drittel eines herkömmlichen elektrischen Antriebs reduziert werden. Bei der Oden 220-Version bedeutet das ein Gesamtgewicht von nur etwa 8 kg. Ferner soll die Konstruktion auch zu hohe Stellgenauigkeit und Betriebssicherheit sowie minimale Wartung führen.
"Wir haben heute bereits mehr als 600 Oden Schwenk- und Drehantriebe erfolgreich in Betrieb. Für uns ausschlaggebend war der einfache Einbau, die niedrigeren "Life Cycle"-Gesamtkosten und die hohe Standfestigkeit, die bei der Papierherstellung von gröbtem Gewicht ist", erklärt Rolf Mellström bei Hallsta Pappersbruk, einer dem Holmen-Konzern zugehörigen Papiermühle in Hallstavik, nördlich von Stockholm.
Die Betriebsparameter des eingebauten Schrittmotors können mit Hilfe eines PC-Programms ("Oden Valve Program") einfach eingestellt werden.

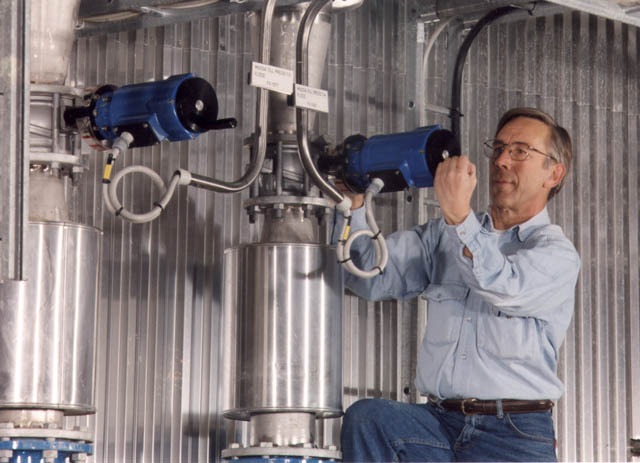

(Bild:)
Eine Serie von elektrischen Dreh- und Linearantrieben, "Oden" benannt, verspricht verbesserte Steuerung von Ventilen für Gase und Flüssigkeiten in Rohrleitungen.
(C: Kjell Stenborg, STB-Foto)

Weitere Informationen sind erhältlich durch:
Oden Control AB
Gustav Rennerfelt
Nilstorpsvägen 53, SE-181 47 Lidingö, Schweden
Tel: +46 8 767 76 57; Fax: +46 8 767 47 18


Technische Daten, "Oden" Dreh- und Linearantriebe:

Schwenkantrieb (90° Drehung): P50, P220, P500
Drehantrieb(mehrere Drehungen): P50T, P220T, P500T (turning)
Linearer Stellantrieb: P50L, P220L, P500L
Motor: 24V Schrittmotor
Getriebeübersetzung: 1:100
Regelgenauigkeit: ±0,1°
Schutzart: IP 67
CE-Norm: Erfüllt EMCD
Stellzeit (90°): min 4 s (24°/s)
Umgebungstemperatur: -25 - +60°C (Option: -40 - +90°C)
Elektron. Stellungsgeber
mit Ausgangssignal: 4-20 mA
Basisausführungen: Oden 50 Oden 220 Oden 500
Gewicht (kg): 5 8 13
Haltemoment (Nm):10 - 50 30 - 220 60 - 500
